Information für Schulen

Für den Einsatz in der Schule konstruiert:

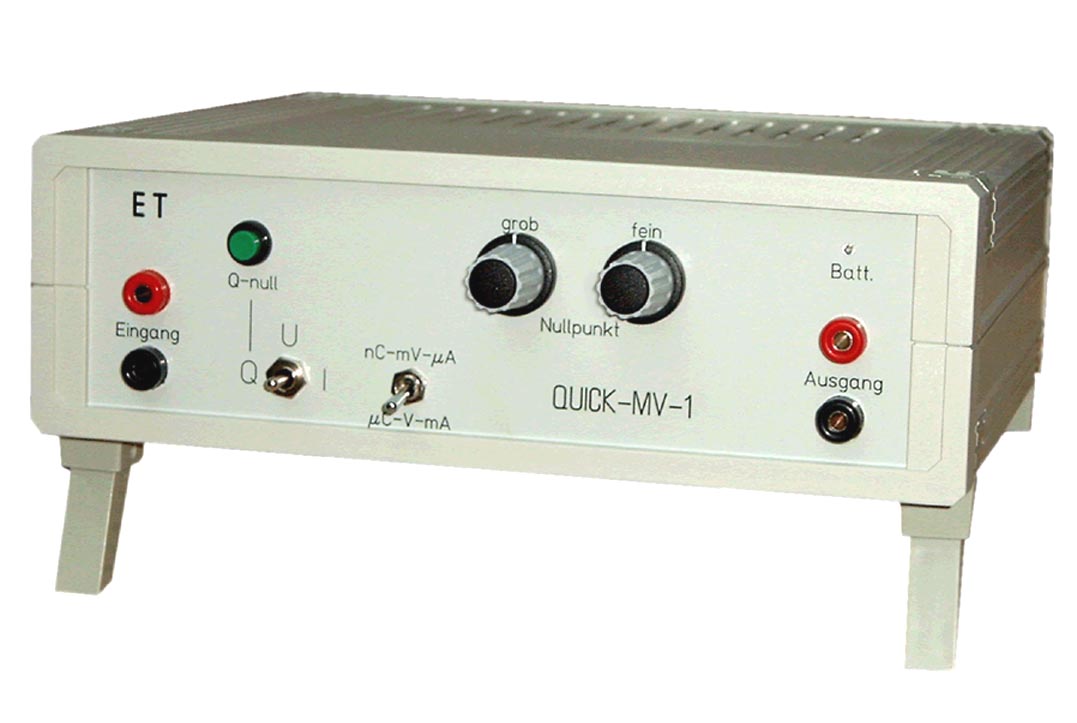

Der QUICK-MV-1

Ein Messverstärker für Ladung Q, Spannung U und Stromstärke I.

Gemessen am Preis außerordentlich gute Kennwerte:

(*) bei Verwendung eines 4-stelligen Digital-Multimeters (**) Durch externen Shunt ±5nA möglich.

Ein bemerkenswert günstiger Preis (ab 175.- Euro + Mwst., Stand Juli 2006), der dieses Gerät nicht nur als Zweitgerät, sondern auch in größerer Anzahl zum Einsatz bei Schülerübungen oder für Facharbeiten oder andere spezielle Projekte in Frage kommen lässt.

Die bewusst äußerst einfach gehaltene Schaltung des Gerätes ist auch für Schüler relativ leicht verstehbar, wodurch man im Unterricht von der "black box" wegkommen kann.

Im Lieferumfang jedes QUICK-MV-1 ist eine auf 27 Seiten ausgearbeitete Unterrichtseinheit zur Funktionsweise dieses Messverstärkers incl. Arbeitsblättern und Übungsaufgaben enthalten.

Durch die Beschränkung auf die Verstärkungsfaktoren 1 und 1000 kann konsequent mit den Vorsätzen milli, mikro, nano und piko gearbeitet werden. Der optimale Anzeigebereich kann an dem üblicherweise nachgeschalteten Multimeter gewählt werden.

In der Beilage "Aus der Praxis - für die Praxis" finden Sie Tipps für Messungen mit hochempfindlichen Messverstärkern.

Der QUICK-MV-1 ist mit einer Schutzschaltung versehen, die versehentlich angelegte Überspannung bis ±250 Volt "abfängt".

Das Konzept des QUICK-MV-1 bietet Ihnen die Möglichkeit, ggf. den Messverstärker innerhalb von Minuten (durch Austausch des OV, Ersatz-OV ist im Gerät) selbst zu reparieren - wenn das je nötig sein sollte. (Das Gerät verfügt intern über 7 verschiedene Schutzmaßnahmen!) Selbstverständlich können Sie das Gerät auch einschicken.

Auf die schulischen Experimente zugeschnitten sind die 4mm-Eingangsbuchsen, an die aber auch ein BNC-Adapter angesteckt werden kann.

Grob- und Feineinstellung des Nullpunktes, wodurch je nach Messung Einstellungen im µV- Bereich möglich sind.

Verschiebung des Nullpunktes um mindestens ±0,7 Volt möglich, z.B. um für den Leiterschaukelversuch zur Induktion den Zeiger eines Drehspulinstrumentes in Mittelstellung zu bringen.

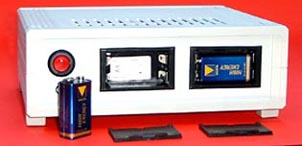

Batteriebetrieb, so dass weder beim Experimentieren noch beim Wegräumen lästige Kabel stören. Ein Batteriesatz ermöglicht über 100 Stunden Betrieb. Das reicht i.a. für Jahre.

Die erforderlichen Batterien gehören zum Lieferumfang. Nach dem Einlegen ist das Gerät sofort einsatzbereit.

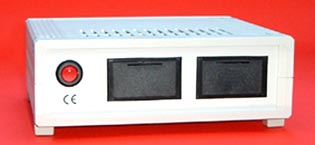

Gute Stapelbarkeit, so dass wenig Raum im Schrank benötigt wird.

Sie haben ein 14-tägiges Rückgaberecht. Aber noch wichtiger: Sie können ein Gerät aus der laufenden Fertigung für 8 Wochen zur kostenlosen und unverbindlichen Erprobung anfordern.

Die Stärke des QUICK-MV-1 ist also nicht die Kompromisslosigkeit extrem teurer Profi-Verstärker für einige tausend Euro, mit denen er sich nicht messen kann und will, seine Stärke besteht in den eingegangenen Kompromissen! In dem Forderungsnetzvon niedrigem Verkaufspreis (Einsatz in Schülerübungen), einfacher Mess-Schaltung (damit Schüler sie verstehen können), leichter Handhabbarkeit (neudeutsch handling), bestmöglichen Daten und Eingangsspannungen bis ±5 Volt sowie bestmöglichem Schutz bei Fehlbedienung, verknüpft mit vielen weiteren Detailforderungen bzw. Detailkonsequenzen, stellt der QUICK-MV-1 eine auf dem Markt einmalige und optimale Lösung dar.
