Geheimnisvolles

hat seinen besonderen Reiz nicht nur beim Lesen von Harry Potter-Büchern.

Nutzen Sie die besondere Motivation für Schülerinnen und Schüler, wenn etwas nicht direkt Einsehbares herauszufinden ist.

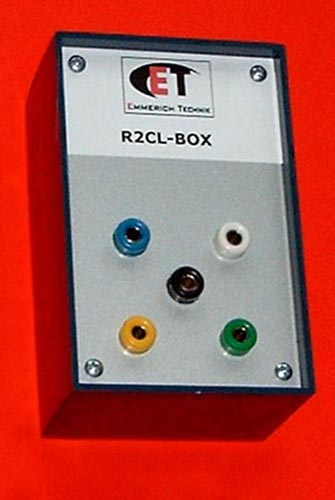

Die R2CL-BOX auf dem Bild enthält einen ohmschen Widerstand, zwei Kondensatoren und eine Spule mit Eisenkern. Diese sind sternförmig an der schwarzen Buchse in der Mitte angeschlossen.

Das Besondere: Die Werte für R, C und L sind so gewählt, dass zur Identifizierung und Wertebestimmung neben Gleichstrom (bei 6 bis 24 Volt) einfacher 50-Hz-Wechselstrom aus einem (Stecker-)Netzteil im gleichen Spannungsbereich genügt. Damit können Sie die Messungen in Schülerübungen durchführen lassen, ohne für jede Gruppe einen Frequenzgenerator zu benötigen.

Außer den Spannungsquellen braucht jede Gruppe noch ein Messgerät für Wechselstrom.

Neben der Bestimmung der Einzelkomponenten sind zahlreiche Kombinationsschaltungen möglich:

Jede Komponente in Reihe zu einer der anderen oder vielfache Parallelschaltungen.

In der Standard-Ausführung enthält die R2CL-BOX einen Widerstand von 15 Kiloohm, einen Kondensator mit 0,22 Mikrofarad, einen zweiten mit 1,0 Mikrofarad und eine Induktivität von 27 H (Spule mit Eisenkern). Die Werte sind so gewählt, dass die Messung mit Wechselspannung an den Einzelkomponenten recht ähnliche Messwerte für die Stromstärke ergibt. Erst die Kombination mit den Ergebnissen der Gleichstrom-Messungen führt zur Identifizierung und ermöglicht dann auch die Berechnung der Werte für R, C und L.

Mit der Reihenschaltung der Induktivität und dem 0,22mF-Kondensator liegt man im Bereich der Reihenresonanz (eine genauere Abstimmung ist gegen Aufpreis möglich). Wenn der Schüler die Berechnung der Kondensatorimpedanz bereits kennt, wird er für die Reihenschaltung von Induktivität und 1,0mF-Kondensator natürlich einen höheren Stromstärkewert erwarten (aber nicht bekommen). Wenn das Resonanzphänomen bereits behandelt wurde, wäre diese Vergleichsmessung sogar etwas für eine Kursarbeit.

Die Qualität der R2CL-BOX ist so, wie Sie es von Emmerich-Technik erwarten können: Sorgfältige Kontrolle, Montage und Verlötung der Teile. Die Buchsen sind vierfach verklebt, auf dass sie auch nach sehr vielen Jahren noch festen Halt haben.

Kein Wunder, dass es 5 Jahre Garantie auf die R2CL-BOX gibt.

Preise: Netto-Stückpreis Euro 19.- (ab 12 Stück), Euro 24.- (ab 6 Stück) und Euro 39.- (ab 1 Stück). Unter einem Netto-Bestellwert von Euro 100.- werden die Versandkosten in Rechnung gestellt.

Kundenservice: Sie hätten gerne andere Werte bei den Komponenten? Andere Buchsenfarben? Keine einheitliche Zuordnung der Buchsen? Kein Problem! Ab 12 Stück und bei vergleichbaren Kosten für die Komponenten bleibt der Preis der gleiche! Eine genauere Abstimmung auf 50Hz-Reihenresonanz kostet Euro 6.- pro Box.
