Will man nur den Influenzeffekt zeigen, ist der Versuchsaufbau sehr einfach:

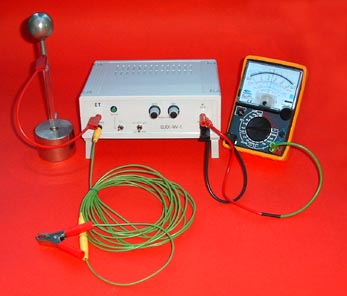

Die Masse des Messverstärkers wird geerdet. Der Eingang des QUICK-MV-1 wird auf "Q" gestellt. Mit der Nullpunktverstellung wird das Analog-Multimeter in Mittenstellung gebracht. Sie sehen auf dem Foto das rot-grüne Schutzkabel, das negative Spannungen am AMM verhindert. Je nach Polarität des influenzierenden Objektes geht der Zeigerausschlag nach links oder rechts. Mit einer kleinen Kugel an einem sehr gut isolierenden Stiel kann man z.B. das elektrische Feld eines unregelmäßigen Körpers (konusförmig ...) untersuchen.

Wenn Sie den Unterhaltungswert des Versuchs steigern wollen, können Sie an den Ausgang des Messverstärkers einen Spannungs-Frequenz-Umsetzer (VFC) mit Verstärker und Lautsprecher anschließen. Da kommt Stimmung auf. Ein Lied zu spielen, ist aber gar nicht so einfach.
