Der glühelektrische Effekt = Edison-Effekt = Richardson-Effekt
Um es gleich zu sagen: Dieser wundervoll einfache und doch so wichtige Versuch ist mit der Edison-Röhre, die auf den folgenden Bildern zu sehen ist, kaum noch durchzuführen, da diese Röhre seit vielen Jahren nicht mehr im Handel erhältlich ist. Diese kostbaren (weil unersetzlichen) und damals ach so billigen Röhren waren bei der Firma Phywe erhältlich. Vielleicht können die folgenden Bilder Sie animieren, sich bei der Firma Phywe für eine Neuauflage einzusetzen.

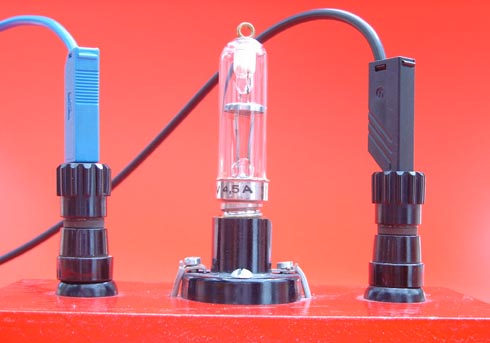

Das erste Bild zeigt die Edison-Röhre im kalten Zustand. Die Glühwendel ist dicht unter dem Metalldeckel vage zu erkennen.

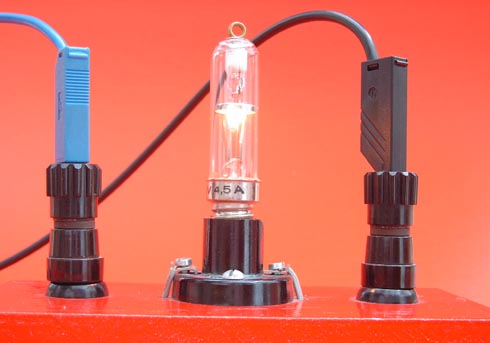

Das zweite Bild zeigt die Edison-Röhre mit stromdurchflossener Glühwendel:

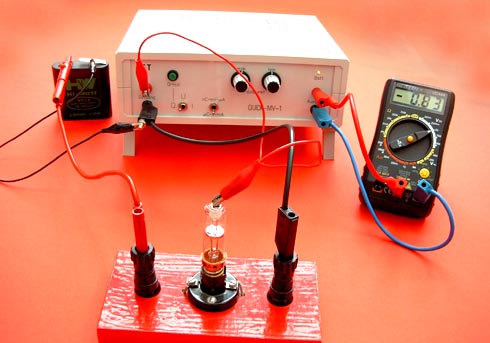

Das dritte Bild schließlich zeigt den Versuchsaufbau mit der provisorischen Stromversorgung der Edison-Röhre durch eine Flachbatterie:
Dass die Flachbatterie nur ein Provisorium sein kann, ergibt sich nicht nur aus den Betriebsdaten der Edison-Röhre (4 Volt, 4,5 Ampere), sondern auch aus der geringen negativen Spannung des Metalldeckels von nur -0,83 V, die bei Nennleistung etwa siebenmal so hoch ausfällt. Das Glühen ist bei dieser Tageslichtaufnahme aus diesem Blickwinkel nicht zu sehen.
Der Messverstärker ist bei dieser Messung aus gutem Grund auf Q-Messung gestellt: An dem internen Ladungsmesskondensator ergibt sich eine Spannung, die sich recht gemächlich der Maximalspannung annähert. Allein aus der Beobachtung heraus (für die ein Zeiger-Multimeter allerdings besser geeignet ist) ergibt sich eine interessante Diskussionsgrundlage zu den Eigenschaften der vom Metalldeckel aufgefangenen Ladungen.
Wird das DMM ohne vorgeschalteten Messverstärker angeschlossen, erhält man ebenfalls eine negative Spannung (und damit die entscheidene Grundaussage), aber einen erheblich niedrigeren Spannungswert. Der Spannungsanstieg ist dann natürlich auch nicht beobachtbar.
Der Versuch ist auch mit einer handelsüblichen Triode durchführbar, nur ist bei dieser leider die Anordnung Glühwendel, Kathode, Gitter, Anode sehr gut versteckt.
